title: Perfetto for linux-使用 Perfetto 分析调度问题
|
||||
date: 2020-11-21 22:40
|
||||
author: gatieme
|
||||
tags:
|
||||
- scheduler
|
||||
- linux
|
||||
- debug
|
||||
categories:
|
||||
- 内核探秘
|
||||
thumbnail:
|
||||
blogexcerpt: <br>Perfetto 工具是 Android 下一代全新的统一的 trace 收集和分析框架, 在 Android 9.0(API级别28)或更高版本的设备上, 可以使用 System Tracing 的 System App 在设备上记录系统跟踪, 可以抓取平台和app的 trace 信息, 是用来取代 systrace 的, 但 systrace 由于历史原因也还会一直存在, 并且 Perfetto 抓取的 trace 文件也可以同样转换成 systrace 视图.
|
||||
|
||||
---
|
||||
|
||||
| CSDN | GitHub | Blog |
|
||||
|:----:|:------:|:----:|
|
||||
| [紫夜阑珊-青伶巷草](https://kernel.blog.csdn.net/article/details/110296324) | [`LDD-LinuxDeviceDrivers/study/debug/tools/perfetto`](https://github.com/gatieme/LDD-LinuxDeviceDrivers/tree/master/study/debug/tools/perfetto) | [OS 内核实验室](https://gatieme.github.io/2020/11/21/2020/1121-0002-Perfetto_for_linux) |
|
||||
|
||||
<br>
|
||||
|
||||
<a rel="license" href="http://creativecommons.org/licenses/by-nc-sa/4.0/"><img alt="知识共享许可协议" style="border-width:0" src="https://i.creativecommons.org/l/by-nc-sa/4.0/88x31.png" /></a>
|
||||
|
||||
本作品采用<a rel="license" href="http://creativecommons.org/licenses/by-nc-sa/4.0/">知识共享署名-非商业性使用-相同方式共享 4.0 国际许可协议</a>进行许可, 转载请注明出处, 谢谢合作
|
||||
|
||||
因本人技术水平和知识面有限, 内容如有纰漏或者需要修正的地方, 欢迎大家指正, 也欢迎大家提供一些其他好的调试工具以供收录, 鄙人在此谢谢啦
|
||||
|
||||
<br>
|
||||
|
||||
# 1 Perfetto 概述
|
||||
-------
|
||||
|
||||
## 1.1 为什么需要 Perfetto
|
||||
-------
|
||||
|
||||
Perfetto 工具是 Android 下一代全新的统一的 trace 收集和分析框架, 在 Android 9.0(API级别28)或更高版本的设备上, 可以使用 System Tracing 的 System App 在设备上记录系统跟踪, 可以抓取平台和app的 trace 信息
|
||||
|
||||
|
||||
|
||||
|
||||
|
||||
|
||||
虽然 Perfetto 是用来取代 systrace 的, 但 systrace 由于历史原因也还会一直存在, 并且 Perfetto 抓取的 trace 文件也可以同样转换成 systrace 视图.
|
||||
|
||||
如果习惯用 systrace 的, 可以用 Perfetto UI 的 Open with legacy UI 转换成 systrace 视图来看
|
||||
|
||||
|
||||
|
||||
|
||||
|
||||
|
||||
## 1.2 Perfetto 优点
|
||||
-------
|
||||
|
||||
1. 支持 Android 和 Linux 上的全系统跟踪, 可以在线抓取长时间(可达数小时)的 trace, 子系统[跟踪处理器](https://perfetto.dev/docs/analysis/trace-processor) 专门设计用于将数小时的跟踪数据有效地保存到本地中, 并基于流行的SQLite查询引擎公开SQL查询接口支持 SQL 查询. 这样就可以在后台开启, 让它一直抓取 trace 了, 特别适用于那种复现概率很低, 又比较严重的性能问题.
|
||||
|
||||
|
||||
2. Perfetto 具有很好的可扩展性, 它除了支持标准的 tracepoints(例如CPU调度信息, 内存信息等)之外, 还可以监听系统的多种信息, 比如 procfs 以及 sysfs 接口等; 还可以通过 atrace HAL 层扩展, 在 Android P当中, Google新增加了一个 atrace HAL 层, atrace 进程可以调用这个HAL的接口来获取当前的扩展信息, 比如添加用于记录电池和电量使用的统计信息, 程序的执行路径等. 相关代码可见 [Google 提交](https://android-review.googlesource.com/c/platform/frameworks/native/+/770934), 这样如果需要扩展 tracepoints 的话, 就可以按照 graphic 的示例添加即可.
|
||||
|
||||
|
||||

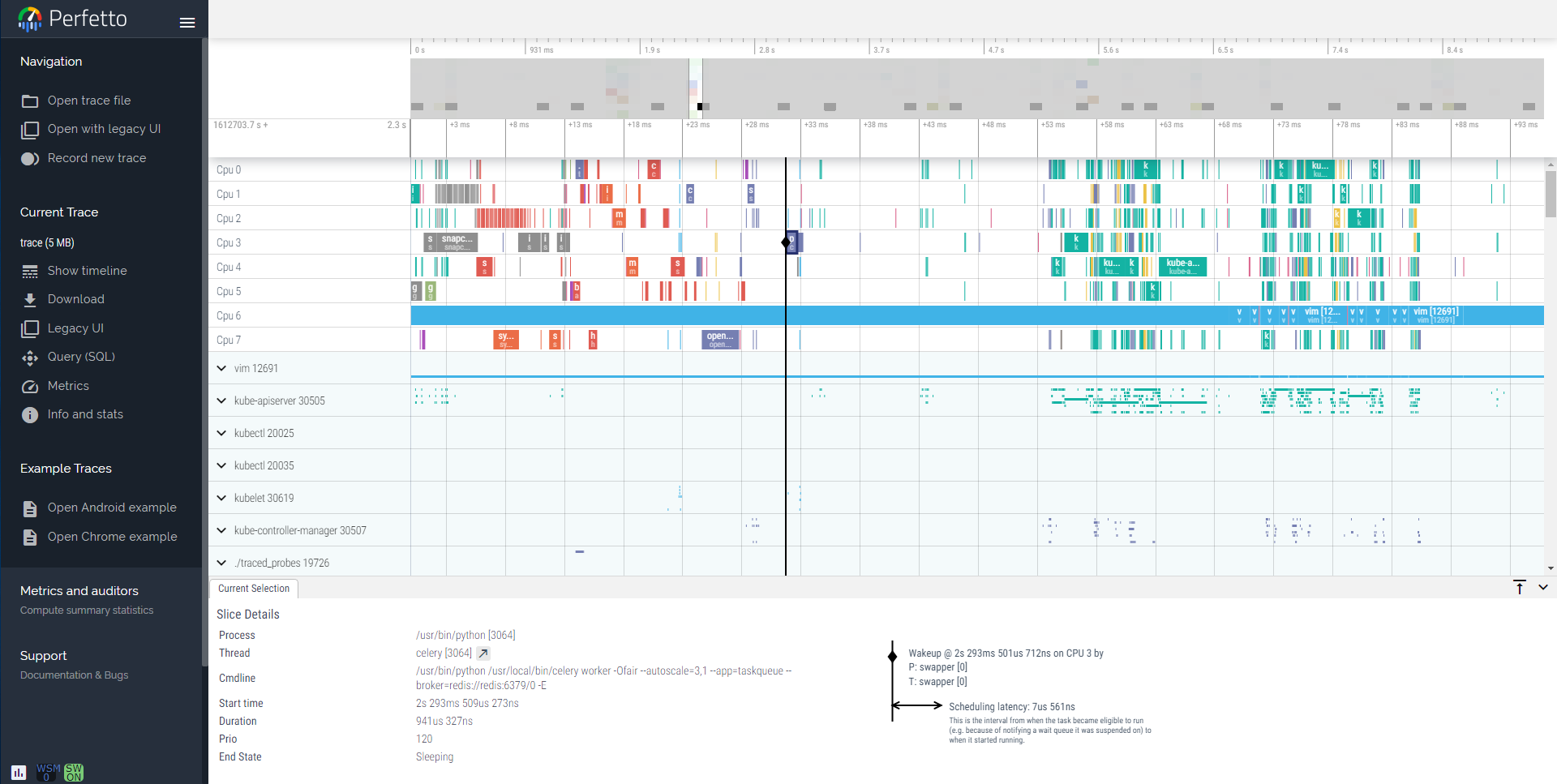

3. 提供全新的 [Perfetto UI 网站](https://ui.perfetto.dev/), 用于打开的跟踪, 并通过浏览器在本地处理, 不需要任何服务器端交互. 可以在上面通过选取开关的方式, 自动生成抓取 trace 的命令, 同时可以打开 trace 文件. 另外还集成了几种预定义的 trace 分析统计工具, 详情可见它的 Metrics and auditors 选项
|
||||
|
||||
|
||||
|
||||
> Perfetto 本身是一个框架, 关于它的架构和模块的详细介绍, 可以参考它的 [doc 网站](https://perfetto.dev/docs/), 它的源码可以参考 Android Source Tree 的 /external/perfetto 目录, 里面有很多的tools, 配置和脚本等, 可以拿来直接使用.
|
||||
|
||||
|
||||
## 1.3 关于信息安全问题
|
||||
-------
|
||||
|
||||
注意
|
||||
【请知悉】
|
||||
|
||||
本文虽然是在介绍 perfetto 工具, 但是
|
||||
|
||||
1. 用 perfetto 进行数据分析, 数据是否会被传回 google 服务器, 未经考证;
|
||||
|
||||
2. perfetto 抓取的日志中的确包含机器的一些信息;
|
||||
|
||||
3. perfetto 的数据存储格式无法直接解析, 具体涉及的信息也未经剖析;
|
||||
|
||||
所以如果是涉密的数据(比如你在未发布的机器/服务器/开发板/手机等终端产品上抓取的日志).
|
||||
|
||||
1. 没有数据证明, 该数据不会被收集分析.
|
||||
|
||||
2. 因此如果设备或者数据涉及信息安全的相关内容, 请谨慎使用.
|
||||
|
||||
|
||||
2021/03/19 更新(之前一直纠结于是否更新这段内容, 前段时间跟同事讨论 perfetto 的时候, 说到信息安全问题同时也提到这段内容, 所以今天更新下, 说下自己的理解).
|
||||
之前在查阅 google perfetto 的文档的过程中发现了如下描述:
|
||||
|
||||
```cpp
|
||||
The Perfetto UI works fully offline after it has been opened once. Traces opened with the UI are processed locally by the browser and do not require any server-side interaction.
|
||||
```
|
||||
|
||||
上面提到整个 Perfetto UI 打开一次之后就完全脱机运行了, trace 数据的处理都是在本地进行的, 不会做任何服务器请求.
|
||||
|
||||

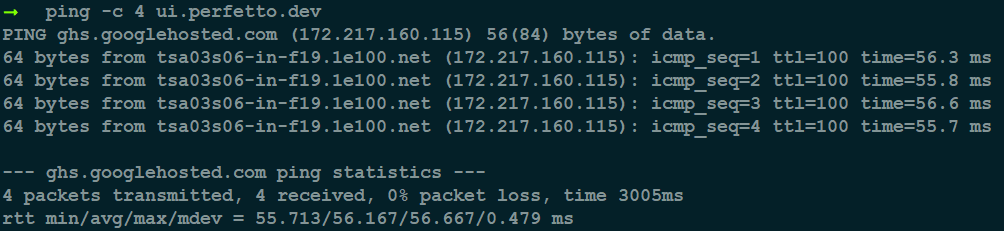

可以看到 [`Perfetto UI`](https://ui.perfetto.dev) 的确不是一个本地的网址. 虽然有上述的声明, 但是鉴于国内外信息安全的一贯环境和形势, 建议大家的环境和数据如果涉及隐私信息, 还是谨慎为妙. 毕竟不作恶并不是真的不作恶.
|
||||
|
||||
|
||||
|
||||
详细信息参见: [Perfetto - System profiling, app tracing and trace analysis](https://perfetto.dev/docs/#trace-visualization).
|
||||
|
||||
当然 perfetto 也为大家提供了自建服务的方式, 参见 [build-instructions](https://perfetto.dev/docs/contributing/build-instructions). 如果担心信息泄露, 建议还是使用自建的服务比较稳妥.
|
||||
|
||||
> 博主在此提醒, 如果因为不慎使用导致的问题, 本博主不承担任何责任.
|
||||
>
|
||||
> 由于我对网络安全不甚了解, 也欢迎有意愿的同学, 可以抓下 perfetto 使用过程中的网络请求, 确认下当前版本是否有数据传回.
|
||||
>
|
||||
> 谢谢大家, 小弟在此不甚感激.
|
||||
|
||||
# 2 Android 上使用 perfetto
|
||||
-------
|
||||
|
||||
|
||||
## 2.1 使能 perfetto
|
||||
-------
|
||||
|
||||
由于 `Perfetto` 有一套服务框架, 为了捕获跟踪, 需要运行traced(会话守护程序)和traced_probes(探测和ftrace-interop守护程序).
|
||||
|
||||
|
||||
|
||||
默认情况下, 这些服务是没有开启的, 可以看下手机上有没有这两个进程运行来确认这点.
|
||||
|
||||
```cpp
|
||||
adb shell "ps -ef | grep -E "traced|traced_probes" | grep -v grep"
|
||||
```
|
||||
|
||||
如果没有这两个服务在运行, 那么可以使用如下命令来启用 perfetto
|
||||
|
||||
```cpp
|
||||
adb shell setprop persist.traced.enable 1
|
||||
```
|
||||
|
||||
|
||||
## 2.2 抓取 trace
|
||||
-------
|
||||
|
||||
跟 systrace 一样, Perfetto 为我们提供了两种方式来抓取 trace 日志.
|
||||
|
||||
1. 通过 [Perfetto UI](https://ui.perfetto.dev/#!/) 中的记录页面, 参照 [Quickstart: Record traces on Android](https://perfetto.dev/docs/quickstart/android-tracing).
|
||||
|
||||
2. 使用 [perfetto命令行](https://perfetto.dev/docs/reference/perfetto-cli) 界面.
|
||||
|
||||
|
||||
我们自然使用 perfetto CLI 命令行方式来抓取.
|
||||
|
||||
| 参数使用 | 描述 |
|
||||
|:------:|:----:|
|
||||
| --out | 用来指定 trace 输出文件 |
|
||||
| --config | 用来指定配置, 例如抓多长时间, 间隔多久把内存数据写回文件, 抓取哪些 tracepoints 等等, config 文件内容, 可以自己手动编写, 也可以用 Perfetto UI网站生成 |
|
||||
|
||||
```cpp
|
||||
adb shell perfetto --config :test --out /data/misc/perfetto-traces/trace //使用内置的test配置, 然后输出到/data/misc/perfetto-traces/trace
|
||||
```
|
||||
|
||||
另外在 Perfetto 里面默认集成了一个 test 配置, 可以使用如下命令抓取一个使用 test config 的 trace 文件
|
||||
|
||||
|
||||
# 3 服务器上使用 perfetto
|
||||
-------
|
||||
|
||||
|
||||
## 3.1 编译 perfetto
|
||||
-------
|
||||
|
||||
|
||||
下载 perfetto 核心代码
|
||||
|
||||
```cpp
|
||||
git clone https://android.googlesource.com/platform/external/perfetto/ && cd perfetto
|
||||
```
|
||||
|
||||
|
||||
下载并提取构建依赖项：
|
||||
|
||||
```cpp
|
||||
tools/install-build-deps
|
||||
```
|
||||
|
||||
如果脚本因SSL错误而失败, 请尝试以方式调用该脚本 `python3 tools/install-build-deps`, 或升级您的openssl库.
|
||||
|
||||
生成所有最常见的GN构建配置：
|
||||
|
||||
```cpp
|
||||
tools/build_all_configs.py
|
||||
```
|
||||
|
||||
构建Linux跟踪二进制文件(在Linux上, 它使用密封的clang工具链, 作为步骤2的一部分下载)：
|
||||
|
||||
```cpp
|
||||
tools/ninja -C out/linux_clang_release traced traced_probes perfetto
|
||||
```
|
||||
|
||||
使用tools/tmux下面的便捷脚本时, 此步骤是可选的.
|
||||
|
||||
## 3.2 使用 perfetto
|
||||
-------
|
||||
|
||||
perfetto 是一个命令行工具, 在shell环境下执行, 他依赖于系统中运行的的两个服务进程 traced 和 traced_probes 来完成工作.
|
||||
|
||||
Android 通过启用 perfetto 服务来自动运行 traced(会话守护程序)和traced_probes(探测和ftrace-interop守护程序).
|
||||
但是 Linux 系统中我们必须手动将这两个服务启动起来.
|
||||
|
||||
### 3.2.1 一键式 tmux 脚本
|
||||
-------
|
||||
|
||||
perfetto 为我们提供了 tools/tmux 脚本来完成类似与 Android 上类似的工作, 帮我们启动服务进程, 并设置一个工作面板.
|
||||
|
||||
|
||||
我们可以使用如下命令通过 tools/tmux 脚本来抓取 10S 调度的日志
|
||||
```cpp
|
||||
OUT=out/linux_clang_release CONFIG=test/configs/scheduling.cfg tools/tmux -n
|
||||
```
|
||||
|
||||
> perfetto cli 工具运行时候, 需要制定 config 文件, perfetto 默认为我们提供了多个配置模板, 位于仓库路径下 test/configs 目录下.
|
||||
> 上面我们使用的是默认提供的 scheduling 的配置, 我们也可以自定义 config 或者用 perfeto ui 生成 config.
|
||||
|
||||
|
||||
脚本首先将我们需要的服务程序和 perfetto CLI 工具及其依赖库都拷贝到了 TMP 目录下 `/tmp/perfetto.xxxxxx`.
|
||||
然后使用 tmux 帮我们打开了一个有三个面板的 TMUX 窗口, 从上往下分别启动了: traced, traced_probes 和 perfetto 抓取日志的工作台.
|
||||
在最底下的 perfetto 工作面板中, 已经为我们预先填好了抓取 perfetto 的命令, 我们只需要回车就可以抓取 10S 调度日志.
|
||||
|
||||
|
||||
|
||||
|
||||
> 我们可以使用 Ctrl-B D 退出这个tmux会话
|
||||
> 也可以使用 tmux attach -t demo, 来重新连接大这个 tmux 会话.
|
||||
> 使用关闭它 tmux kill-session -t demo.
|
||||
> 更过关于 tmux 的操作, 请参照博主的另外一篇博客 [linux下的终端利器----tmux](https://blog.csdn.net/gatieme/article/details/49301037).
|
||||
> 注意请不要使用 tmux 这篇博客中提供的配置文件, 这篇博客中重新绑定了快捷键, 否则你可能需要重新修改 tmux 脚本或者配置文件.
|
||||
|
||||
脚本会将跟踪到的日志信息以二进制的格式存在到的 protobuf 中, 参照 [TracePacket](https://perfetto.dev/docs/reference/trace-packet-proto)
|
||||
|
||||
|
||||
### 3.2.2 手动运行服务
|
||||
-------
|
||||
|
||||
前面使用 tmux 运行了之后, 我们就清楚的知道启动了那些服务, 以及 perfetto 抓取的命令.
|
||||
|
||||
手动将服务后台启起来, 然后运行 perfetto, 指定 config, 抓取 trace 日志.
|
||||
|
||||
如下所示:
|
||||
|
||||
```cpp
|
||||
cd out/linux_clang_release
|
||||
|
||||
./traced_probes &
|
||||
|
||||
./traced &
|
||||
|
||||
./perfetto --txt -c ../../test/configs/scheduling.cfg -o trace
|
||||
```
|
||||
|
||||
|
||||
# 4 perfetto 的一些技巧
|
||||
-------
|
||||
|
||||
|
||||
|
||||
## 4.1 自定义Config
|
||||
-------
|
||||
|
||||

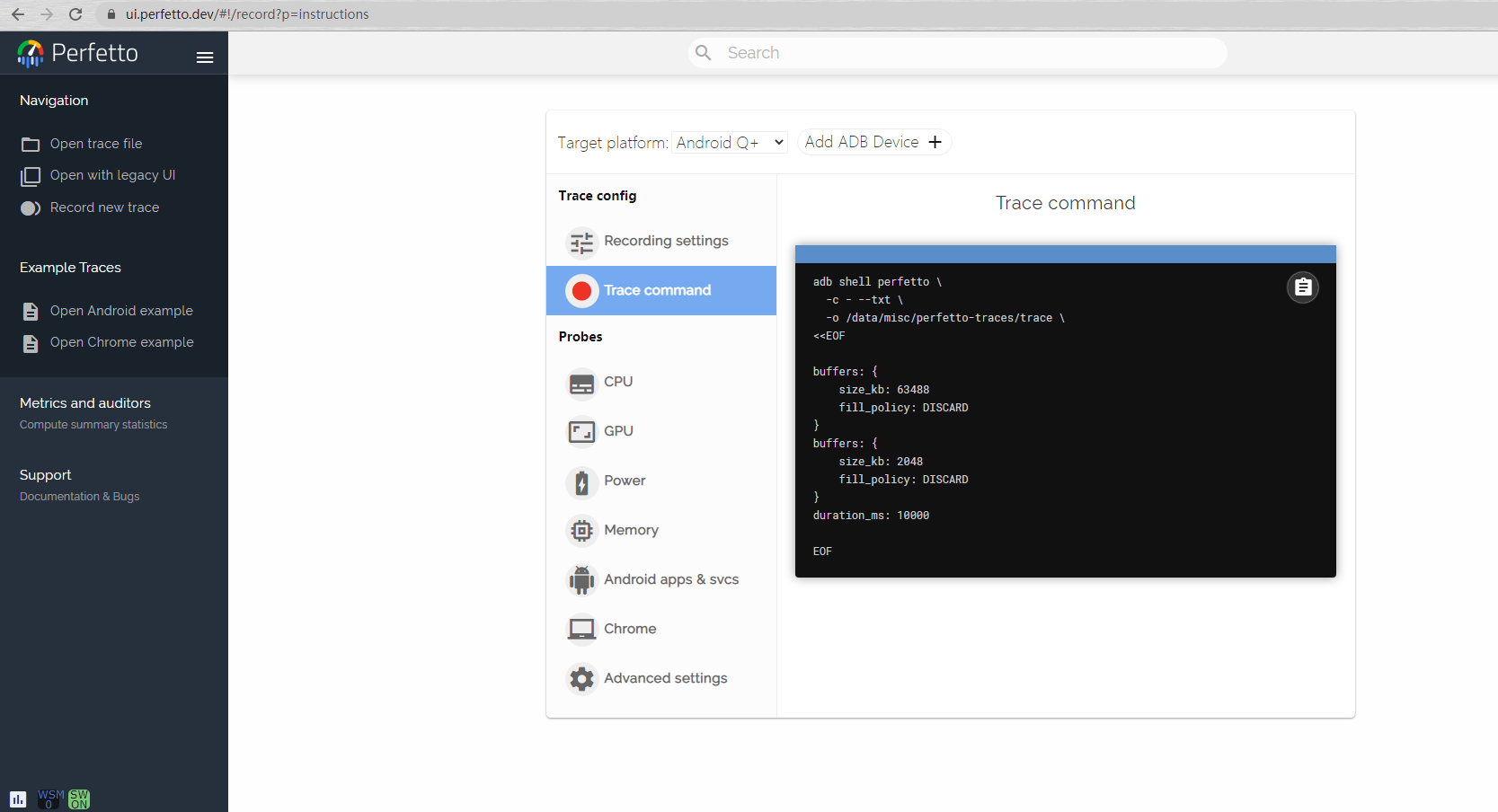

目前最方便的配置文件生成方式是使用Perfetto UI 网站来帮助生成, 点击 Record new trace 会看到有很多的配置界面
|
||||
选择想要的 tracepoints 之后 点击 Trace Command, 将命令内容拷贝出来直接在终端就可以执行.
|
||||
|
||||
|
||||
|
||||
|
||||
## 4.2 使用 SQL 查询和分析日志
|
||||
-------
|
||||
|
||||
子系统 TraceProcessor 基于 SQLite 为 Perfetto 提供了查询和分析数据的能力.
|
||||
又作为独立的可执行文件提供: trace_processor.
|
||||
|
||||
关于这部分的详细信息可以参照 [Quickstart: SQL-based analysis and trace-based metrics](https://perfetto.dev/docs/quickstart/trace-analysis)
|
||||
|
||||
|
||||
## 4.3 trace 格式转换工具
|
||||
-------
|
||||
|
||||
|
||||
Perfetto 提供了一个兼容的 UI 来打开 原来的 systrace, 参见 [catapult_trace_viewer](https://ui.perfetto.dev/assets/catapult_trace_viewer.html).
|
||||
不过毕竟是要替代 systrace 的, 因此使用起来有一丢丢问题, 而且也不能打开太的 systrace 文件.
|
||||
|
||||
不过 Perfetto 也提供了一些方法, 让你把你抓到的日志转换成 systrace 格式.
|
||||
|
||||
* 提供的 traceconv 工具将 Perfetto 跟踪转换为其他跟踪格式.
|
||||
|
||||

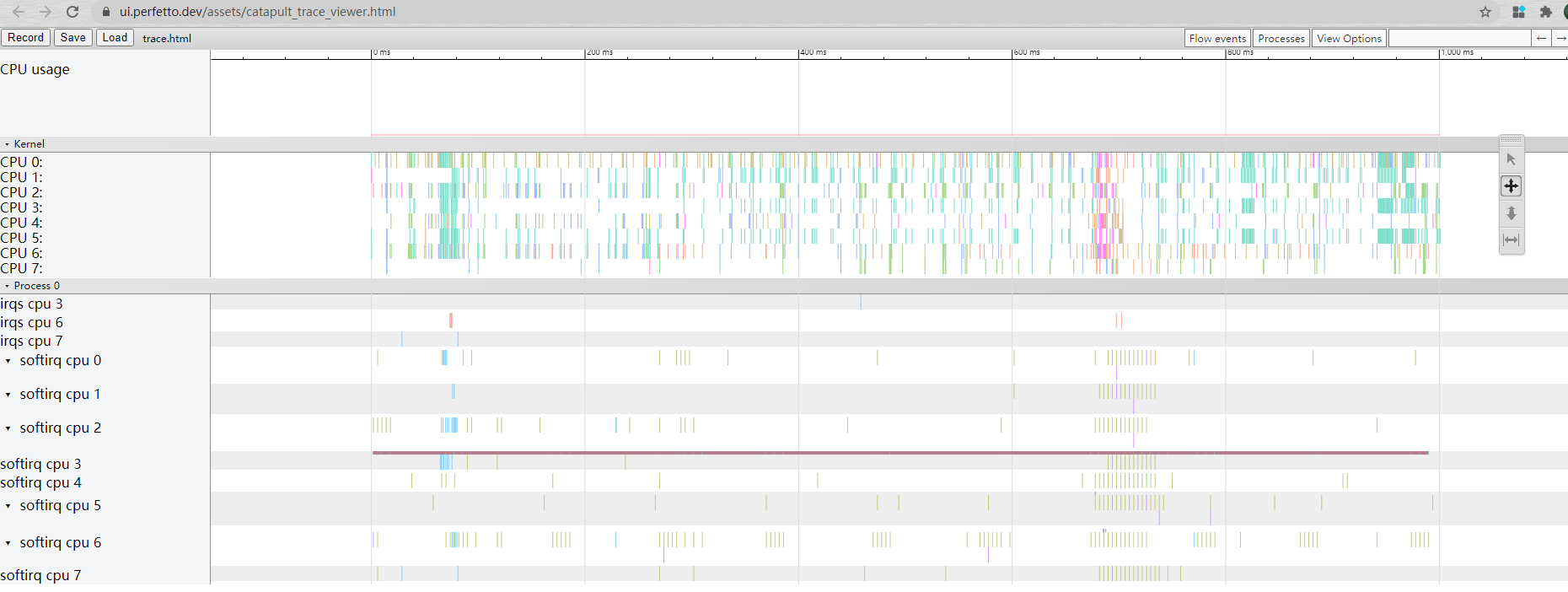

* 点击 Perfetto 界面的 Legacy UI, 就会把你的日志转换成 systrace 格式并用 catapult_trace_viewer 打开. 你可以点击 save 把你的 systrace 日志保存下来.
|
||||
|
||||
|
||||
|
||||
|
||||
# 5 参考资料
|
||||
-------
|
||||
|
||||
|
||||
|
||||
[Perfetto工具使用简介](https://www.jianshu.com/p/ab22238a9ab1)
|
||||
|
||||
[(两百五十七) 学习perfetto(二)——生成perfetto trace](https://blog.csdn.net/sinat_20059415/article/details/106307905)
|
||||
|
||||
[Perfetto使用](https://blog.csdn.net/zhendong_hu/article/details/103858660)
|
||||
|
||||
[android-app-performance-analysis-with-perfetto](https://medium.com/kayvan-kaseb/android-app-performance-analysis-with-perfetto-c8707d879abd)
|
||||
|
||||
[perfetto docs](https://perfetto.dev/docs)
|
||||
|
||||
[（七) 下篇 Android 性能优化 Perfetto 详细介绍](https://www.jianshu.com/p/143412da0081)
|
||||
|
||||
